设备简介：

    FL165型槽钢卷圆机是将槽钢内卷、外卷或平卷成直径大小不同的圆弧或整圆的设备。直径大小可调节。
     FL165型槽钢卷圆机广泛适用于风机、桥梁模板、化工设备、电缆线架、矿用防爆开关、离心机等机械设备行业的应用。

     FL165型槽钢卷圆机常用的有半自动和全自动二种。半自动为手动调节直径大小。全自动为数控调节直径大小，常用的为液压进退调节。

设备特点:
         1.、本设备为机械传动具效率高、故障少、寿命长等特点
        2.、运转可靠平稳：本机传动过程中为多齿啮合,所以使之运转平稳可靠.噪声低。
       3、拆装方便、容易维修：本机采用整体结构，设计合理，刚性强，拆装简单便于维修。
 4.、本机还具有过载能力强、耐冲击、惯性力矩小，适于起动频繁和正反转的特点，提高电机使用寿命。
 5.、承载能力强、寿命长、卷园速度快、产品质量可靠等优点。
 6、操作安全、效率高、调整方便、使用寿命长、耗能低、经济性好。

 7、箱体经过精加工，保证圆整度可控制在2mm以内

 8、直径大小可调。卷出的圆卷大或卷小了都有办法再次调节到自己想要的尺寸

 9、速度快慢可调。采用电磁调速电机1-15米每分种可调

 10、模具为组合式，一套多用，可以内卷也可以外卷，可以卷5-20#槽钢

 11、设备多功能，更换不同的模具可以卷不同的型材，可以卷圆管、方管、角钢、槽钢、工字钢等型材

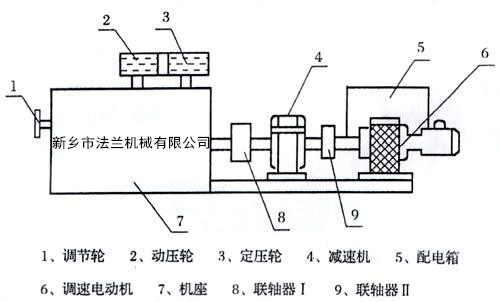

结构示意图：

技术参数：设备技术参数

           电动机型号：Y132S—4 功率：7.5KW 电压：380V
                减速机型号：ZQ400—1—31.5—Z

              外型尺寸（长*宽*高）2800*1250*900

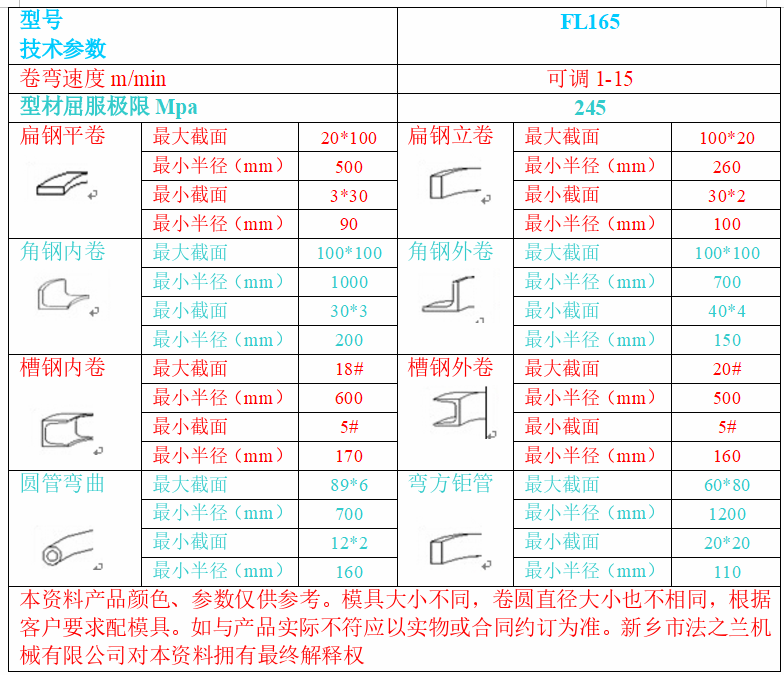

加工技术参数

订货须知:

     用户在购买设备时须提供以下数据

     1、需要卷制的型材的型号；

     2、型材的材质及材料具体情况，以订做专用模具；
     3、需要卷制法兰的直径范围；

安装使用：

     1.安装在坚硬的基础面上，设备保持平稳。

     2.严格遵守规章制度和安全操作规程

     3.操作人员应了解并掌握设备的结构及工作原理和保养检查点。
     4.掌握开机、停机的方法和顺序（按电磁调速电机的使用说明书操作）。

     5.开机前减速器应加润滑油。

     6.设备正在运行时如须打反转，则应先将调速开关复位，停机后停1分钟再开机。
     7.被动轮进给时，应先将紧固螺栓松开，进给达到刻度后，再将圆螺母拧紧固定；被动轮两边的螺栓（4-M30）拧紧、固定。每次被动轮进给时需将工件完全退出后再进给。
     8.使用过程中应及时清理压轮槽内及工作台表面的杂滓。

成品示意图：

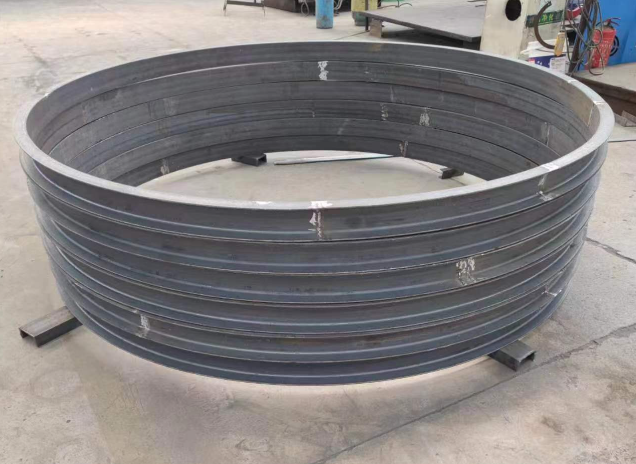

槽钢外卷

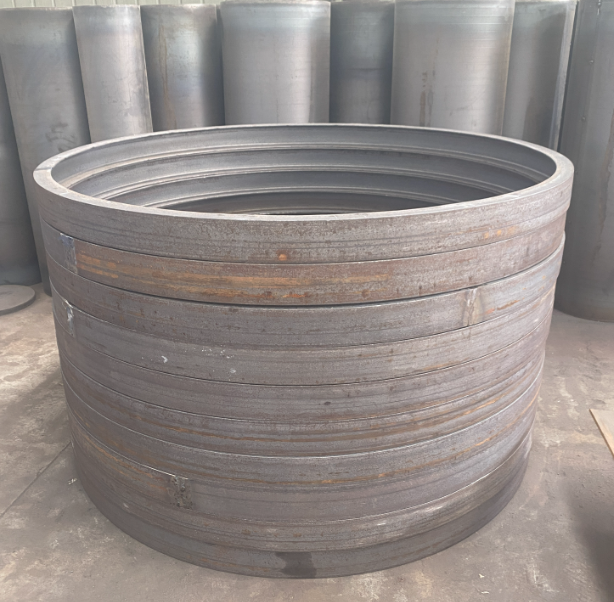

槽钢内卷
