设备简介：

FL175型槽钢卷圆机是我公司继FL165槽钢卷圆机之后发展的系列产品，填补了大型槽钢卷弯的空白，本槽钢卷圆机不但可以卷大型槽钢也可以卷小型槽钢。常规槽钢卷法有三种，一种为内卷，一种为外卷，一种为平卷。本设备可以内卷也可以外卷不可平卷。

产品简介：
　　FL175型槽钢卷圆机具有液压系统与电器控制系统，采用按钮集中控制，具有点动和联动两种操作方式，其压力和行程均可在规定范围内进行调整。其结构合理，具有体积小、能耗低、效率高、无噪音。装卸快速、使用方便、操作简单，承载能力强，寿命长，卷圆速度快，一机多用等众多优点。
结构及工作原理：
　　该设备主要由主机、液压站、电控柜三大部分组成。由电动油泵输出的液压油，经油管送入工作油缸马达内、液压油推动工作油缸或马达内柱塞，产生推力和扭矩，通过模具弯曲型材。
主要技术参数：

  设备主要参数：

  外型尺寸：长2850*宽1150*高1500

  主轴直径：110mm三根

  主液压电机：11KW

  副液压电机：1.5KW

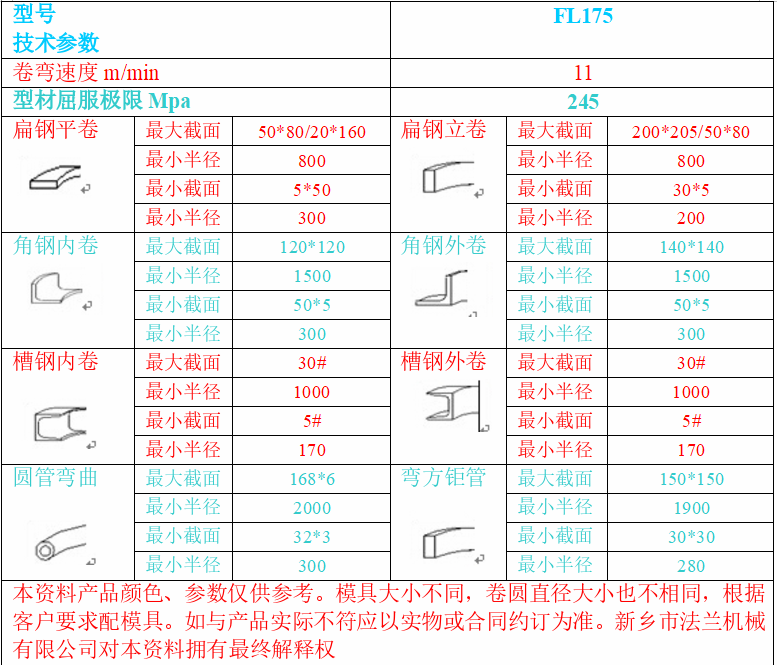

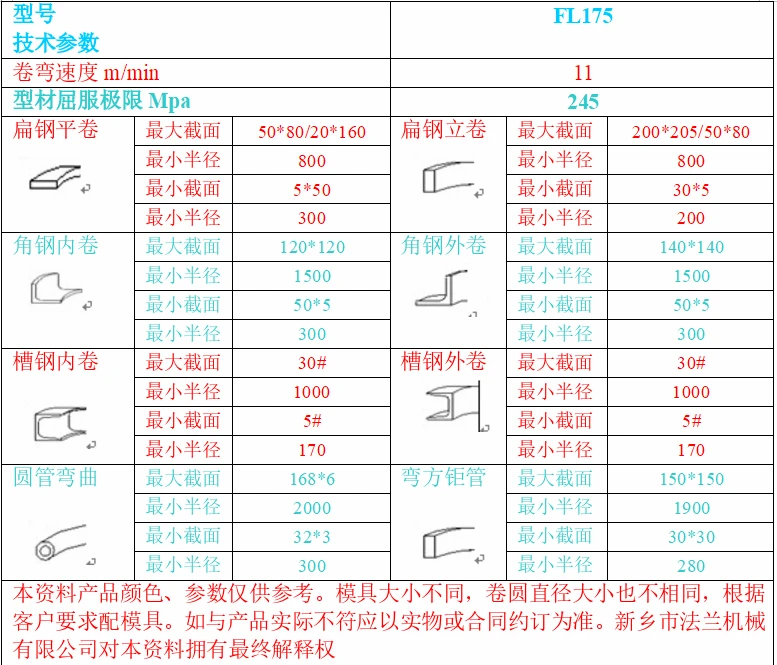

  加工范围参数：

     设备的组成：

     1、主机：是设备的核心部分，是由压轮、齿轮、压轮轴、机架、进给油缸等组成，完成压型等主要工作。

      2、传动：是一台大型液压马达。

      3、电机：提供动力。

      4、联轴器：是传递动力的连接部分。

      5、电控箱：用来控制电器功能实行指定指令的操作机构。

      6、底座：用来联络各部件的承载体，具有整体性。

      7、模具：选用不同的模具可以加工不同的型材

设备的安装使用维护：

    1、设备须安装在基础厚度不小于500mm的混凝土基础上，找正，以进给导轨面处于水平位置为准。

     2、检查电控箱并接入电源进行空运试车，熟悉各部电控操作按钮及压制工艺。

     3、检查各部件的润滑并定期定量加油。

     4、熟悉压制工艺，进料出料端可按实际情况添加辅助走料装置，并熟悉应用。

    5、每压制一次进给轮的进给量须取恒定值，并严格控制不能太大，特别是50*80的材料，进给量须控制在6mm以内，否则容易损坏设备，其它小于50*80的料可按实际情况适当加大丝杠进给量。

    6、压轮进给时应先将压紧螺栓、螺母松开，进给达到规定值时再锁紧，才允许压制，每次压轮进给时须将工件完全退出后在进给。

     7、使用过程应及时清理压轮工作表面的残渣、杂屑，以免影响压制质量。

     8、工作时应注意工作台面及压轮周围勿放置工具及杂物，以免影响安全。

     9、设备正在运行时，若需要逆转则先将调速开关复位停机一分钟后方可操作逆转。

     10、当发现有杂音及异常时应及时停车并检查待排除故障后方能开车。

     11、开车前应熟悉本说明之规定并检查齿轮各部是否安全，并阅读电磁调速电机使用说明方能上岗操作。

    12、工件曲率半径可及时用曲率样板检查工件，符合要求后才能下机。

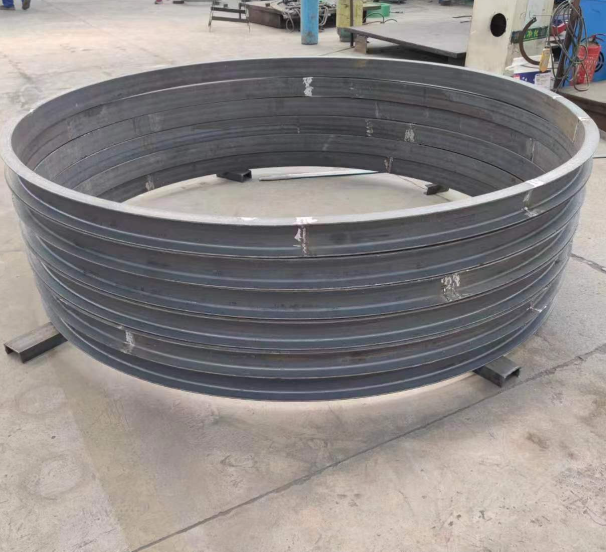

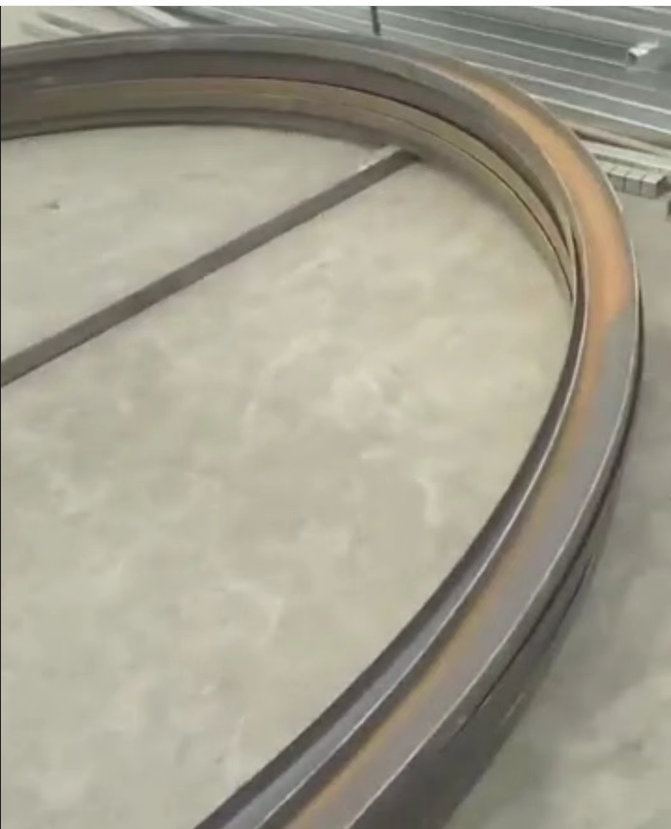

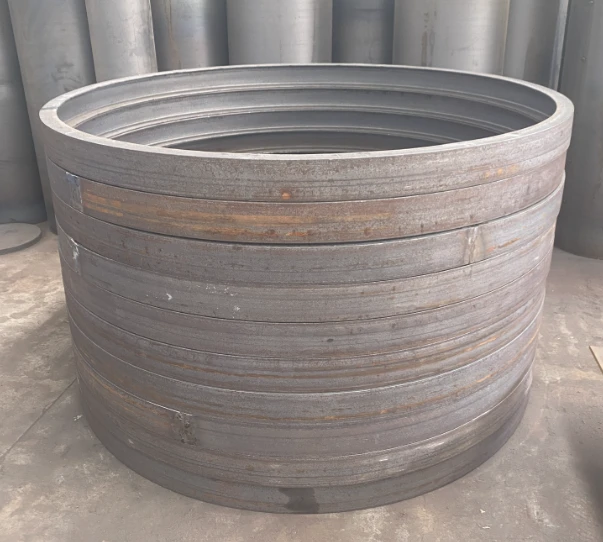

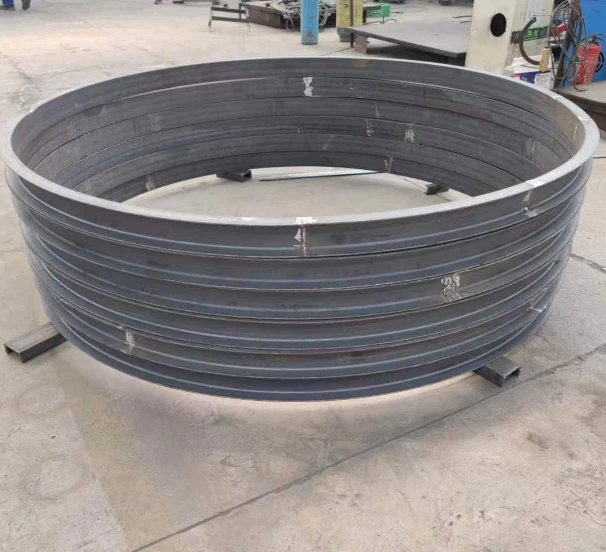

成品示意图：

               槽钢内卷                              槽钢外卷                                 槽钢平卷
