50型角钢卷圆机

全国统一销售热线： 18937373872

产品介绍

设备简介：

50型角钢扁钢法兰成型机是通风空调管道安装工程中用于制作角钢法兰和扁钢法兰的专用设备。

本机结构紧凑、外形大方、噪声小、传动件和轴承用箱体内的稀油（30号、20号机械油）充分润滑，从而延长了设备的使用寿命。此外，该设备具有能耗低、效率高、无噪音、结构紧凑、操作简单、易于维护、安装使用方便等优点。

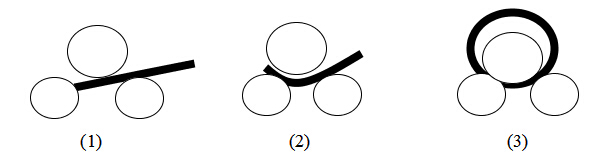

结构示意图：

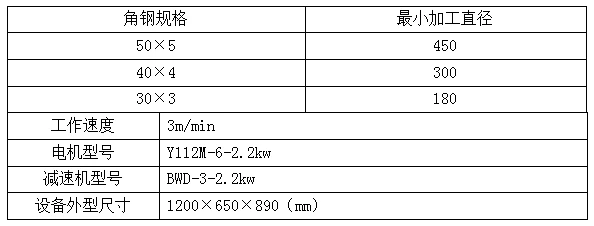

技术参数：


订货须知:

用户在购买设备时须提供以下数据

1、需要卷制的型材的型号；

2、型材的材质及材料具体情况，以订做专用模具；
3、需要卷制法兰的直径范围。

安装使用：

1、设备摆放平稳，四轮受力均匀。

2、设备使用前，先检查传动箱侧面油标所显示的油位，如果油位低于油线时，须从箱体盖

上向箱体内注润滑油，直到达到油线位置。

3、夏季注入40号机械油，冬季可注入20号机械油。正常使用半年后，换油一次，可保证

设备正常运转和**。

4、操作人员了解并掌握该设备的结构及工作原理和保养检查点。

5、压轮进给时，先将上面圆螺母松开，进给到达一定位置后，再将圆螺母拧紧固定；被动

压轮进给时应将工件完全退出。

6、摆线针减速机使用40#机械油。

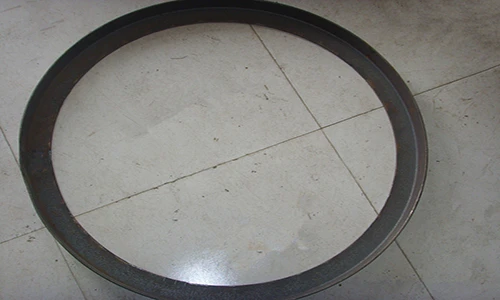

成品图片：
